Toymasin yo'riqnoma poyafzallari oddiy yo'lovchi liftlari uchun ishlatiladi THY-GS-029

Qisqacha tavsif:

Mahsulot detali

Mahsulot teglari

Mahsulot parametrlari

Nominal tezlik	≤1,75m/s
Ijobiy kuch	1050N
Esnash kuchi	650N

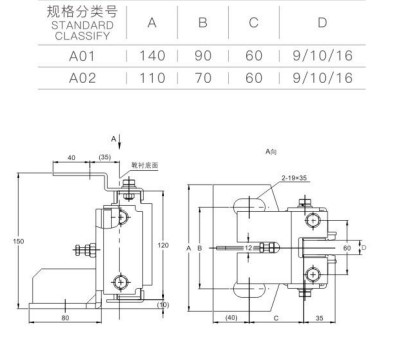

Guide Rail bilan moslang	9,10,15.88,16
Yanal kapsulalar uchun qo'llaniladi

Mahsulot haqida ma'lumot

THY-GS-029 Mitsubishi toymasin hidoyat poyafzallari avtomobilning yuqori nurida va avtomobilning pastki qismidagi xavfsizlik tishli o'rindig'i ostida o'rnatiladi. Umuman olganda, har biri 4 tadan iborat bo'lib, ular avtomobilning yo'riqnoma bo'ylab yuqoriga va pastga harakatlanishini ta'minlaydigan qismdir. Asosan nominal tezligi 1,75 m/s dan past bo'lgan liftlar uchun ishlatiladi. Ushbu yo'riqnoma poyabzali asosan poyafzal qoplamasi, poyabzal o'rindig'i, moyli stakan ushlagichi, siqish kamon va kauchuk qismlardan iborat. Poyafzal o'rindig'i etarlicha mustahkamlik va qattiqlikka ega va yaxshi tebranishga ega. Poyafzal o'rindig'i odatda kulrang quyma temirdan yasalgan; plastinka payvandlash strukturasi ishlab chiqarish uchun oddiy bo'lgani uchun, plastinka payvandlash strukturasi ham keng tarqalgan. Etik qoplamasi 9-16 mm gacha bo'lgan turli xil kengliklarga ega, bu foydalanuvchilarga hidoyat rayining kengligi bo'yicha tanlash uchun qulaydir. U yuqori aşınmaya bardoshli poliuretandan qilingan. Sürgülü ish faoliyatini yaxshilash va poyafzal qoplamasi va yo'naltiruvchi rels o'rtasidagi ishqalanishni kamaytirish uchun moylash moyi talab qilinadi, shuning uchun moyli idishni hidoyat poyafzaliga joylashtirish uchun qavs mavjud. Yog 'qutisidagi moylash moyi avtomatik moylash maqsadiga erishish uchun namat orqali hidoyat rayining ishchi yuzasiga teng ravishda qoplanadi.

Qo'llanma poyabzalni sozlash usuli

Qo'llanma poyafzalini o'rnatishdan oldin, birinchi navbatda sozlash gaykani burab qo'ying, shunda qavs va kauchuk yostiq orasidagi X bo'shliq 1 mm bo'ladi. Qo'llanma poyafzalini o'rnatgandan so'ng, sozlash gaykani bo'shating, shunda sozlash gayka va qavs yuzasi orasidagi Y bo'shliq taxminan 2 ~ 4 mm bo'ladi. Bu vaqtda X bo'shlig'i ham 1 ~ 2,5 mm orasida bo'lishi kerak. Keyin mahkamlash gaykasini torting. Oldingi bosqichlarga muvofiq sozlaganingizdan so'ng, siz mashinani mos ravishda silkitib, hidoyat poyafzallarining mahkamligini kuzatishingiz mumkin, ya'ni hidoyat poyabzali va hidoyat relslarini asosiy aloqada saqlang, lekin juda qattiq emas. Shu bilan birga, hidoyat poyafzalining o'rnatish holati hozirgi vaqtda hidoyat poyafzal-yo'riqchi temir yo'lini muvofiqlashtirish holatiga ko'ra nozik sozlanishi mumkin.
