Lift uchun ko'tarish yo'riqnomasi
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |

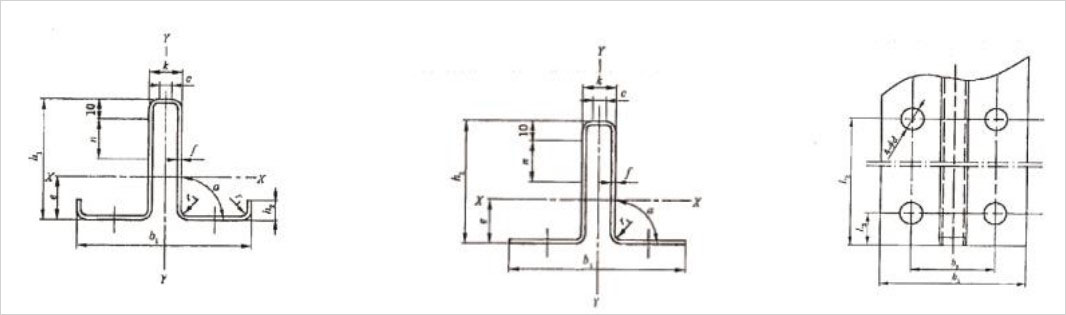

| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Qayta ishlangan lift yo'riqnomasi
2. Sovuq chizilgan liftni yo'naltiruvchi temir yo'l
3.Moslashtirilgan Lift yo'riqnomasi
4. Bo'shliqli lift yo'riqnomasi
5. Sovuq chizilgan asansör hidoyat ray baliq plitalari, qayta ishlangan lift hidoyat temir baliq plitalari, maxsus qalinlikdagi baliq plitalari, T qismli baliq plitalari, zarb qisqichlar, toymasin qisqichlar, toymasin kliplar, T-kliplar.
6.Standart: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8.Qadoqlash: Bizning yo'l-yo'riq relslarimiz to'plamlarga o'ralgan, har ikki uchida himoya qoplamalari mavjud va har bir to'plam plastik qoplama bilan o'ralgan. Biz sizning talablaringiz bo'yicha ham qadoqlashimiz mumkin.
9.Biz MARAZZI va boshqalar kabi brend hidoyat relslarini taqdim eta olamiz.
Lift yo'riqnomasi liftning yuk ko'taruvchi qismida yuqoriga va pastga harakatlanishi uchun xavfsiz yo'l bo'lib, avtomobil va qarshi og'irlik uning bo'ylab yuqoriga va pastga harakatlanishini ta'minlaydi. Yo'naltiruvchi rels plitani va yo'naltiruvchi ray braketini lift kabinasi va qarshi og'irlik uchun yo'l-yo'riqni ta'minlash uchun ko'taruvchi devorga bog'laydi. Tormozlashda xavfsizlik kaliperining yordamchi funktsiyasi lift tizimining muhim qismidir. Liftlarda keng tarqalgan bo'lib foydalaniladigan yo'riqnoma "T" shaklidagi yo'riqnomadir. Kuchli qat'iylik, yuqori ishonchlilik, xavfsizlik va arzon narx kabi xususiyatlar. Qo'llanma tekisligi tekis bo'lishi kerak, aniq notekis sirtsiz. Qo'llanma temir yo'l yo'riqnoma poyafzalining transport vositasi va lift vagonidagi xavfsizlik moslamasi bo'lganligi sababli, o'rnatish vaqtida bo'sh joyni ta'minlash kerak. Shu bilan birga, yo'l-yo'riqli temir yo'l liftda haddan tashqari tezlikda avariya sodir bo'lganda liftni to'xtatish mas'uliyatini o'z zimmasiga olishi kerak, shuning uchun uning qattiqligini e'tiborsiz qoldirib bo'lmaydi.
Lift yo'naltiruvchi relslari quyidagilarga bo'linadi: qattiq yo'naltiruvchi relslar va qarshi og'irlikdagi ichi bo'sh yo'naltiruvchi relslar.
Qattiq yo'naltiruvchi rels - bu hidoyat yuzasiga ishlov berish va hidoyat rels profilining birlashtiruvchi qismlarini qayta ishlash natijasida hosil bo'lgan ishlov berilgan yo'riqnoma. Uning maqsadi liftni ishlatish jarayonida lift kabinasining ishlashi bo'yicha ko'rsatmalar berishdir. Kichkina qattiq yo'naltiruvchi rels ham qarshi og'irlikni boshqarish uchun ishlatiladi. T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 va boshqalarga bo'linishi mumkin bo'lgan yo'naltiruvchi relsli polning kengligi bo'yicha ko'plab qattiq hidoyat relslari xususiyatlari mavjud.

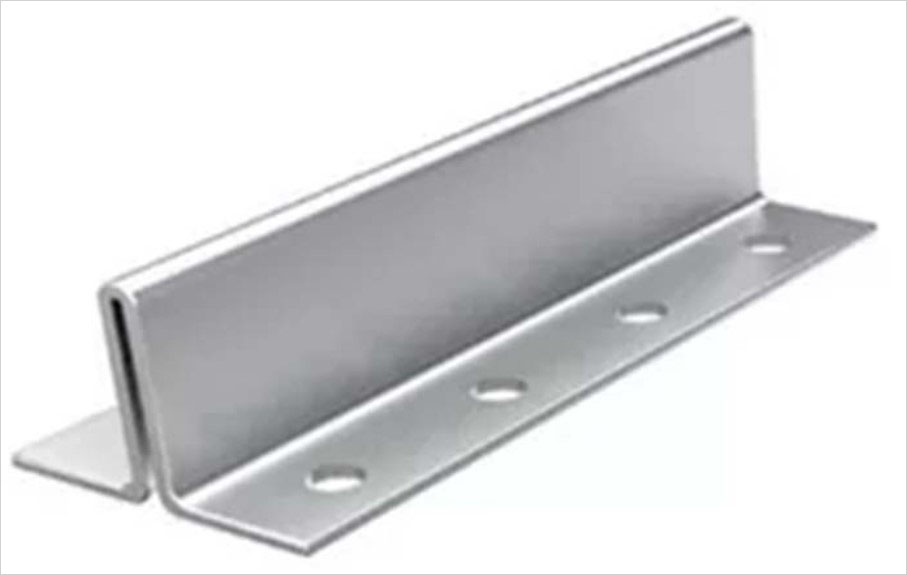

Qarama-qarshi og'irlikdagi ichi bo'sh hidoyat relslari qalinligi 2,75 mm va 3,0 mm bo'lgan sovuq shaklli prokat yo'naltiruvchi relslardir. Ular ko'p o'tishli qoliplar orqali o'ralgan plitalardan sovuq shakllanadi. Ular asosan liftni ishlatish vaqtida qarshi og'irlik uchun yo'l-yo'riq berish uchun ishlatiladi. Bo'shliqli yo'naltiruvchi relslar hidoyat rayining so'nggi yuzasi shakliga ko'ra tekis tomonlarga va gardishli tomonlarga bo'linishi mumkin, ya'ni TK5 va TK5A.
