Infraqizil Lift eshiklari detektori THY-LC-917

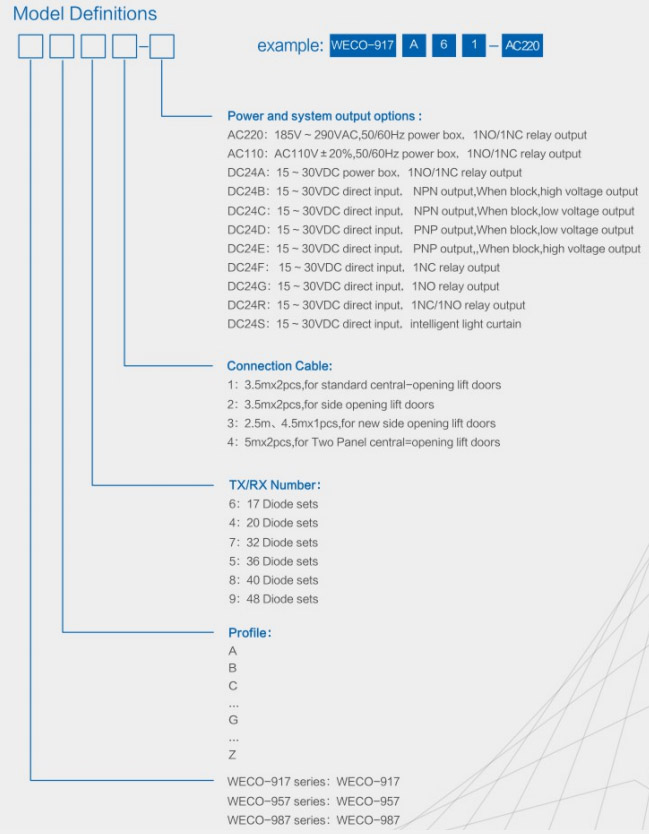

| Mahsulot nomi | Lift yorug'lik pardasi |
| Ochiq yo'l | Yon tomoni ochiq yoki o'rtasi ochiq |
| Kuchlanishi | AC220V, AC110V, DC24V |
| Diyotlar soni | 17, 32 |
| Nurlar soni | 94-33 nurlar, 154-94 nurlar |
1. O'z-o'zini tekshirish funktsiyasi bilan, Power box an'anaviy chiqishi va o'z-o'zini tekshirish chiqishi
2. Germaniya TUV sinovlaridan o'tdi va tegishli xalqaro standartlarga rioya qiling
3. Uyqusizlik funktsiyasi, mahsulotning ishlash muddatini uzaytiradi
4. Yangi texnologiyani, kuchli korroziyaga chidamlilik qobiliyatiga ega bo'lgan tenglikni va dala moslashuvining kuchli qobiliyatini, barqaror va ishonchliligini qabul qiling
5. Chiroyli ko'rinish dizayni, oson o'rnatish, ko'pchilik tovar liftlari uchun mos
6. Ilg'or texnika va uskunalar, ishonchli SMT sirtini to'ldirish texnikasi
7. Foydalanuvchilar NPN/PNP chiqishini (Tranzistor chiqishi) quvvat manbai qutisisiz tanlashlari uchun ixtiyoriy
Asansör yorug'lik pardasi - fotoelektrik indüksiya printsipi yordamida ishlab chiqarilgan lift eshigi xavfsizligini himoya qilish qurilmasi. U barcha liftlarga mos keladi va yo'lovchilarning liftga kirish va chiqish xavfsizligini himoya qiladi. Lift yorug'lik pardasi uch qismdan iborat: lift vagon eshigining har ikki tomoniga o'rnatilgan infraqizil transmitterlar va qabul qiluvchilar va maxsus moslashuvchan kabellar. Atrof-muhitni muhofaza qilish va energiyani tejash ehtiyojlari uchun ko'proq liftlar quvvat qutisini o'tkazib yubordi. Ba'zi yorug'lik pardalari brendlari elektromagnit parazitlarga zaif immuniteti tufayli quvvat qutilarini ishlatishlari kerak. Biroq, yashil liftlar kontseptsiyasini ommalashtirish bilan elektr ta'minoti qutilarisiz yorug'lik pardalari tendentsiya hisoblanadi. Chunki 220V ni 24V ga aylantirish jarayoni juda ko'p energiyani yo'qotishi kerak.
THY-LC-917 yorug'lik pardasi an'anaviy yorug'lik pardasida protsessor tomonidan boshqariladigan dinamik skanerlash LED yorug'lik chiqaruvchi trubkasi bilan jihozlangan. Tarmoq shaklidagi ikki rangli LED yorug'lik pardasi himoya maydonining holatini ko'rsatadi, shuning uchun yorug'lik pardasi normal himoya funktsiyasiga ko'proq vizual ta'sir ko'rsatadi. Ko'proq insonparvar.

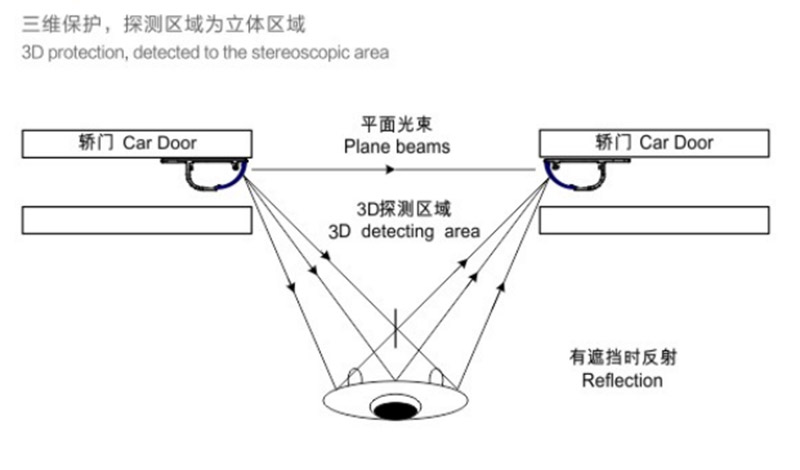

Yorug'lik pardasining chiqaradigan uchida bir nechta infraqizil chiqaradigan naychalar mavjud. MCU nazorati ostida chiqaradigan va qabul qiluvchi naychalar ketma-ketlikda yoqiladi va bitta chiqaradigan bosh tomonidan chiqarilgan yorug'lik ko'p kanalli skanerni hosil qilish uchun bir nechta qabul qiluvchi boshlar tomonidan qabul qilinadi. Avtomobil eshigi maydonini yuqoridan pastgacha doimiy skanerlash orqali zich infraqizil himoya yorug'lik pardasi hosil bo'ladi. Har qanday nur bloklangan bo'lsa, fotoelektrik konversiyani amalga oshirish mumkin emasligi sababli, yorug'lik pardasi to'siq borligini aniqlaydi va shuning uchun uzilish signalini chiqaradi. Ushbu uzilish signali kalit signali yoki yuqori va past darajadagi signal bo'lishi mumkin. Tekshirish tizimi yorug'lik pardasidan signal olgandan so'ng, u darhol eshikni ochish signalini chiqaradi va avtomobil eshigi yopilishni to'xtatadi va teskari ochiladi. Lift eshigi yo'lovchilar yoki to'siqlar ogohlantirish zonasini tark etgandan so'ng, xavfsizlikni himoya qilish maqsadiga erishish uchun odatdagidek yopilishi mumkin. Liftlarda ushlangan odamlarning baxtsiz hodisalaridan saqlaning.
1. Transmitter va qabul qiluvchining mobil o'rnatilishi
Yorug'lik pardasining mobil o'rnatilishi yorug'lik pardasining uzatuvchisi, qabul qilgichi yoki ulardan biri avtomobil eshigiga o'rnatilgan va avtomobil eshigi bilan harakatlanadigan o'rnatish va foydalanishni anglatadi. Oddiy sharoitlarda transmitter va qabul qilgich avtomobil eshigining katlanadigan chetiga o'rnatiladi.
Yon eshikni o'rnatish usuli - lift kabinidagi yorug'lik pardasini va avtomobil eshigining katlama chetini vintlar bilan mahkamlash.
Markaziy ajratilgan eshikni o'rnatish usuli - yorug'lik pardasini asansör vagon eshigining katlanadigan chetiga vintlar bilan mahkamlash.

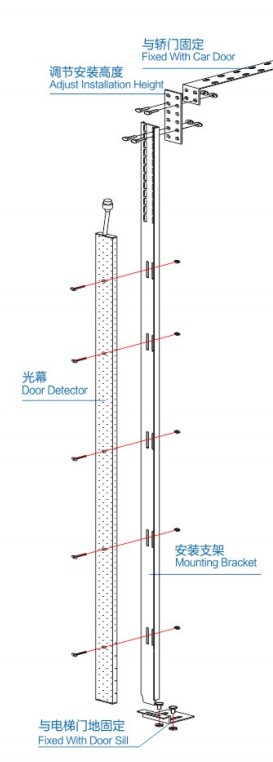

2. Uzatuvchi va qabul qilgichning qattiq o'rnatilishi
Yorug'lik pardasining sobit o'rnatilishi, yorug'lik pardasining uzatuvchisi va qabul qilgichining avtomobil eshigi tokchasining oxirida sobit qavs orqali o'rnatilishi va ishlatilishini anglatadi. Transmitter va qabul qiluvchi mashina eshigi bilan harakatlana olmaydi.
