2-Yaproqlar markazi ochilishi qo'nish eshigi qurilmasi THY-LD-B
1. Qulfni ochish usuli - eshik panelini ochish va 45Kg sarkaç zarbasi sinovidan o'tish.
2. Eshik og'ir bolg'a bilan yopilishga majbur bo'ladi va og'ir bolg'a va hidoyat trubkasi qo'nish eshigining ichki tomoniga joylashtiriladi.
3. Eshik qulfi Liftlarni tekshirish milliy markazining sinovidan o'tdi va Idoralar va CU-TR sertifikatini oldi.
4. Eshik qulfining qo'llaniladigan kuchlanishi: ≤ AC230V, ≤ DC110V.

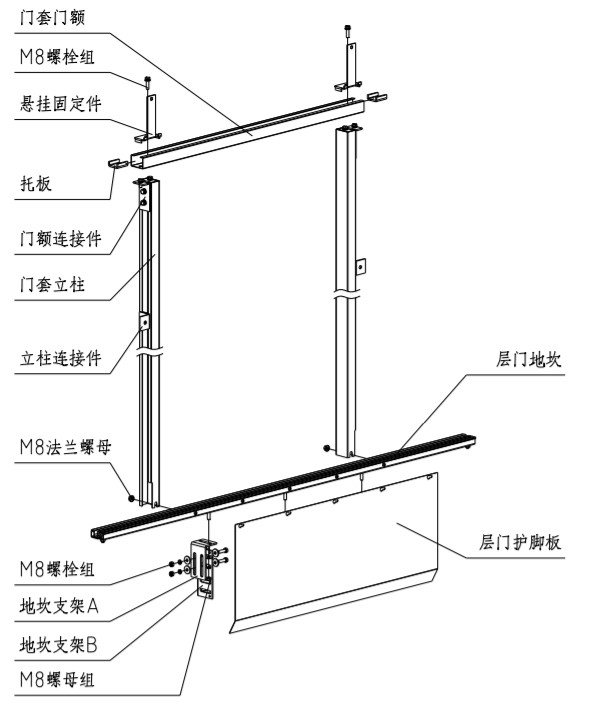

1. Sill va eshik qopqog'ini o'rnatish
1.1. Ko'targichning o'lchamiga ko'ra, sillning kirish va chiqish holatini aniqlang; tokchaning o'rtasini kirish va chiqish markazi bilan bir xil qilib sozlang va tokning o'rtasini belgilang; sill darajasini 1/1000 dan kamroq qilib sozlash; Suv ko'targichga kirishiga yo'l qo'ymaslik uchun sirt.
1.2. Eshik qopqog'i ustunini va eshik qopqog'i eshigini birlashtiruvchi qismlar bilan yig'ing va osilgan mahkamlash qismlarini o'rnating; eshikni tokchaga qo'ying, eshik qopqog'i ustunining vertikalligini 1/1000 dan kam bo'lishi uchun sozlang; eshik qopqog'ining markazi kirish va chiqish markaziga mos keladi Sill markazi belgisi o'lchovi; eshik qopqog'ining pastki peshona tekisligining o'lchami va tokchaning yuqori tekisligi - aniq eshik balandligi. Sozlash tugallangandan so'ng, M8 gardish gaykasini qulflang. O'lchamni moslashtirgandan so'ng, ustun konnektorini devorga mahkamlang.
1.3. Eshik qo'riqchisini tokchaga mahkamlang.

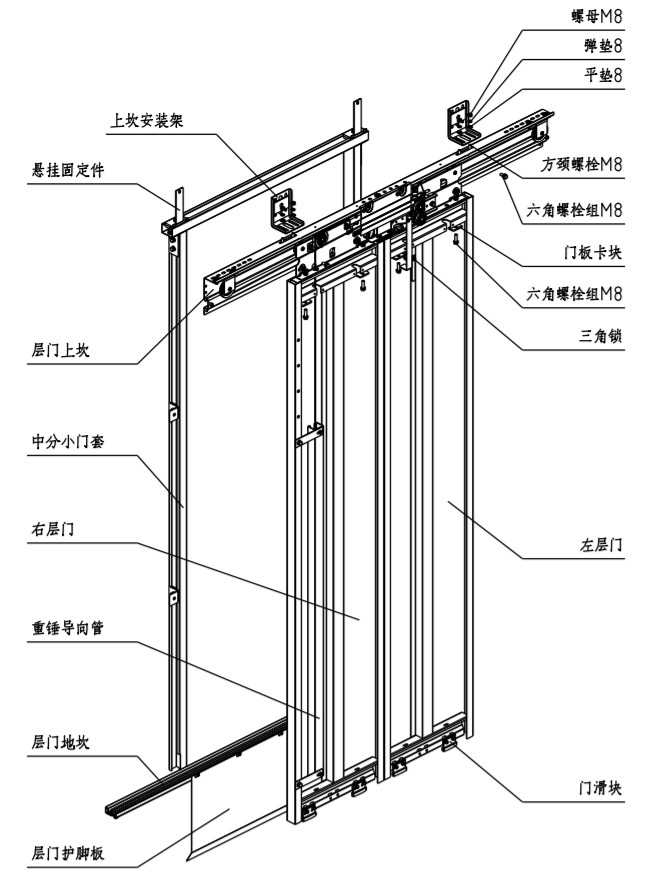

2. Uchish eshigi qurilmasini o'rnatish

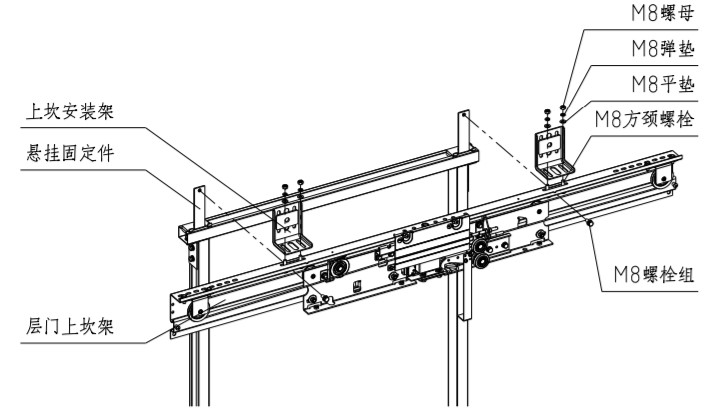

2.1. Qo'nish eshigining yuqori tokchasi ramkasini osma mahkamlash qismining pastki uchidagi tirgak bilan tekislang va M8 * 20 murvat guruhi orqali yuqori tokcha ramkasini va qo'nish eshigining osma mahkamlash qismini qulflang.
2.2. Yuqori tokchani o'rnatish ramkasini ko'taruvchi devorga kengaytiruvchi murvat yoki devor bo'ylab mahkamlang. Yuqori tokchani o'rnatish ramkasi va qo'nish eshigining yuqori tokchasi M8 kvadrat bo'yinli murvatlar bilan bog'langan.
2.3. Eshikning o'rtasini ochiq va kirish va chiqish markazini bir xil qilish uchun qo'nish eshigining yuqori tokchasini chapga va o'ngga sozlang.
2.4. Qo'nish eshigi qurilmasining qavatining vertikalligini sozlang. Vertikal chiziqni yotqizish yoki avtomobil eshigi tokchasini mos yozuvlar sifatida olish orqali qo'nish eshigi moslamasining polning vertikalligini ± 0,5 mm ga sozlang.
2.5 Quyidagi qavat eshiklarida tokchalar ramkasini o'rnatishning asosiy parametrlarini ko'rib chiqqandan so'ng, barcha o'rnatish murvatlarini torting:
Qo'nish eshigining ustki tokchasining ramkasining balandligi: qo'nish eshigining yuqori tokchali ramkasining yo'naltiruvchi panjarasining ustki yuzasi va qo'nish eshigi tokchasi orasidagi masofa HH+106 mm;
Qo'nish eshigining yuqori tokcha ramkasining markazi: qo'nish eshigining yuqori tokcha ramkasining markazi va kirish va chiqish markazi o'rtasidagi og'ish ± 1 mm;
Qo'nish eshigining yuqori tokchali yo'naltiruvchi panjarasi va avtomobil eshigining tokchasi orasidagi masofa: qo'nish eshigining yuqori tokchali yo'riqnomasi va qo'nish eshigi tokchasi orasidagi masofa 42,5 mm, vagon eshigi tokchasidan masofa 72,5 mm.
Qo'nish eshigining ustki tokchasining ramkasining balandligi: qo'nish eshigining yuqori tokchali ramkasining yo'naltiruvchi panjarasining ustki yuzasi va qo'nish eshigi tokchasi orasidagi masofa HH+106 mm;
Qo'nish eshigining yuqori tokcha ramkasining markazi: qo'nish eshigining yuqori tokcha ramkasining markazi va kirish va chiqish markazi o'rtasidagi og'ish ± 1 mm;
Qo'nish eshigining yuqori tokchali yo'naltiruvchi panjarasi va avtomobil eshigining tokchasi orasidagi masofa: qo'nish eshigining yuqori tokchali yo'riqnomasi va qo'nish eshigi tokchasi orasidagi masofa 42,5 mm, vagon eshigi tokchasidan masofa 72,5 mm.
